節能減碳:疊片鐵心尺寸對電機磁性能的影響

發布日期:2023-11-15 瀏覽次數:
3137
自2015年《巴黎協定》簽訂以來,全球各國相繼采取多種措施應對氣候變化、限制全球變暖幅度,以防止氣候變化對地球生態系統、經濟和社會造成嚴重影響。由于目前各國長期低排放戰略也沿襲了國家自主貢獻的“自下而上”模式,其制訂和實施完全依賴于各國的自身情況及自主意愿,全球積極有效地應對氣候變化仍面臨諸多挑戰。加快規劃建設新型能源體系、改革創新輸變電技術、大力推動節能電器設備等已成為節能減碳的重要途徑。
現代社會需要大量的能源,尤其是清潔能源和適應性強的電能。最大的電力消耗者是電動機,其用電率超過57.3%。電機分為工業、商業和家庭應用,提高電機效率是快速實現節能的有效途徑。電子電力設備實現了能源、儲能和配電網之間的能量雙向轉換。他們利用IGBT、SiC和GaN半導體使得功率轉換電子和電機控制器可以在以高頻狀態下運行。
另一方面,在逆變器控制的開關操作中,磁滯曲線中產生了次級回路,這會增加鐵心損耗。國內外的研究中雖有涉及使用逆變器勵磁的電機磁性能的相關研究,但鐵心尺寸對電機磁性能的影響仍然不明確。通常情況下,正弦激勵下如果軟磁材料相同,則鐵心尺寸不會影響測量磁性能,這是因為激勵電流波形被控制,使得通過對次級側感應電壓進行時間積分得到的磁通密度成為正弦波。然而,在逆變器勵磁下,與正弦波激勵不同,激勵電流的波形沒有得到控制,因此產生的輸出波形會失真。
岐阜大學Kyyoul Yun教授及其團隊在研究鐵心尺寸對電機磁性能影響方面做了大量的研究工作。在最新的一項研究中,他們通過在正弦激勵和逆變器激勵下保持疊片鐵心的橫截面積和匝數不變,僅改變輸入電壓V,保持載波頻率和調節方式恒定,測量了疊片環形電機鐵心尺寸對磁性能的影響。

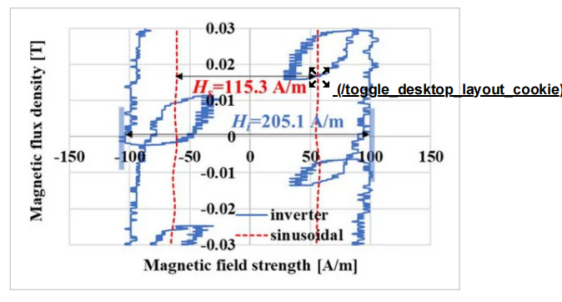

他們發現,在逆變器勵磁下,小、中、大型環形鐵心的磁滯性循環寬度分別為205.1、248.4和273.1 A/m,而在逆變器勵磁下,小、中、大型環形鐵心的次級回路寬度分別增加了73.1、96.1和123.5 A/m。在逆變器勵磁下,小、中、大樣本的鐵損耗值分別為6.05、9.58和11.62 W/kg。與正弦激勵下各環形鐵心的鐵損耗相比,逆變器勵磁下,小、中、大型環形鐵心的鐵損耗分別增加了124.9%、256.1%和332.0%。
這些發現表明,鐵心越大所需電壓和鐵損就越高,即激發較大環形鐵心需要更多的能量。這是因為相對于其他鐵心,大型環形鐵心的單位時間內磁通密度變化更大,產生的渦流較大。因此大型環形鐵心產生的渦流損耗大于其他鐵心。
