在國家雙碳目標、大力發展可再生能源環境下，需要高效節能綠色產品取代現有產品。上張變與國網上海市電力公司聯合開展上海首臺節能環保數字化天然酯植物油變壓器的研制，變壓器在國網上海浦東供電公司35kV城北站掛網運行。首臺套成功試運行，將推進電網變壓器向高效節能型轉變，加快構建堅強智能電網，加快技術創新和產業化應用。
此次研制變壓器型號為：SWZ22-20000/35-NX1, 首次應用了多項新技術，打造了國網上海公司多項第一：第一臺35kV純天然酯植物油電力變壓器，第一臺能效一級天然酯植物油變壓器，第一臺高阻抗天然酯植物油變壓器，第一臺全環氧樹脂浸紙電容式套管變壓器，第一臺數字化電力變壓器。變壓器具有以下主要特點：
節能高效：采用高牌號硅鋼片，與同規格產品相比，空載損耗下降40.7％,負載損耗下降12.3％，每年可節約標準煤36.8t，減少二氧化碳排放99.4噸。
安全環保：采用天然酯絕緣油，具有良好的生物降解性和環境相容性，降解率達98%，生命周期內碳排放僅為礦物油的1/64。其屬于K級難燃油，發生火災和爆炸的風險遠遠低于傳統變壓器。采用環氧樹脂浸紙電容式套管，比常規充油式瓷套管尺寸緊湊、絕緣性能優異，運行中局放低；故障時不易燃燒，無著火、爆炸或漏油風險，不會污染變壓器油，安全性高。
過載能力強：采用改性耐熱紙和天然酯配合的混合絕緣系統，在不超過140℃情況下，變壓器允許1.3倍長期應急性過負荷，具有很強的過負荷能力。
智能化：變壓器二次非電量保護及在線監測裝置采用全數字化智能設備，具備就地監測和數字化上傳功能，自動采集、接收和處理監測數據，進行設備狀態分析和預警，滿足無人值守智慧變電站運維要求。

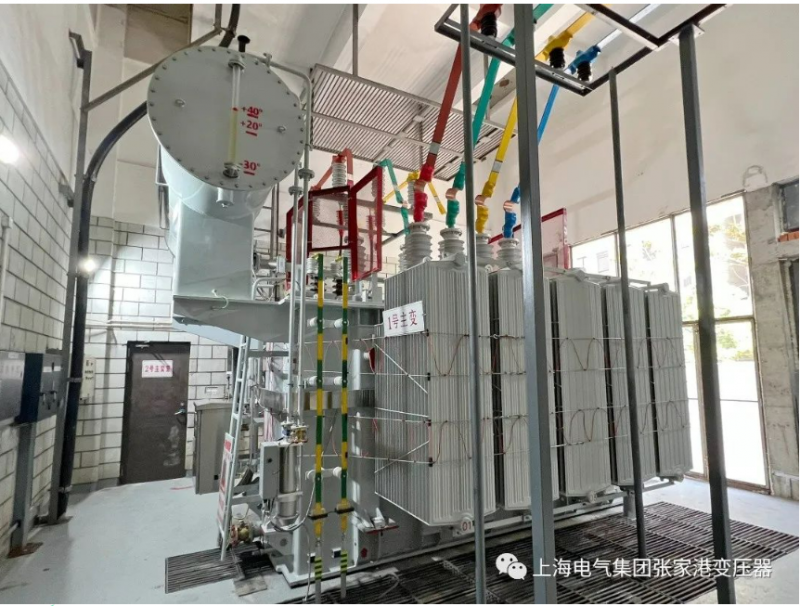

變壓器2023年5月制造完成，一次性通過第三方型式試驗，于5月28日完成現場驗收及送電，用于浦東城北站。為城北站負荷較重，迎峰度夏用電高峰時重載運行，其較強的過載能力對供電安全可靠性提供了有力保障！同時，精準對接新一代變電集控站建設，打造“無人值守+集中智慧監控”變電運維管理模式的試驗田，為下一步天然酯變壓器的推廣應用積累經驗。
